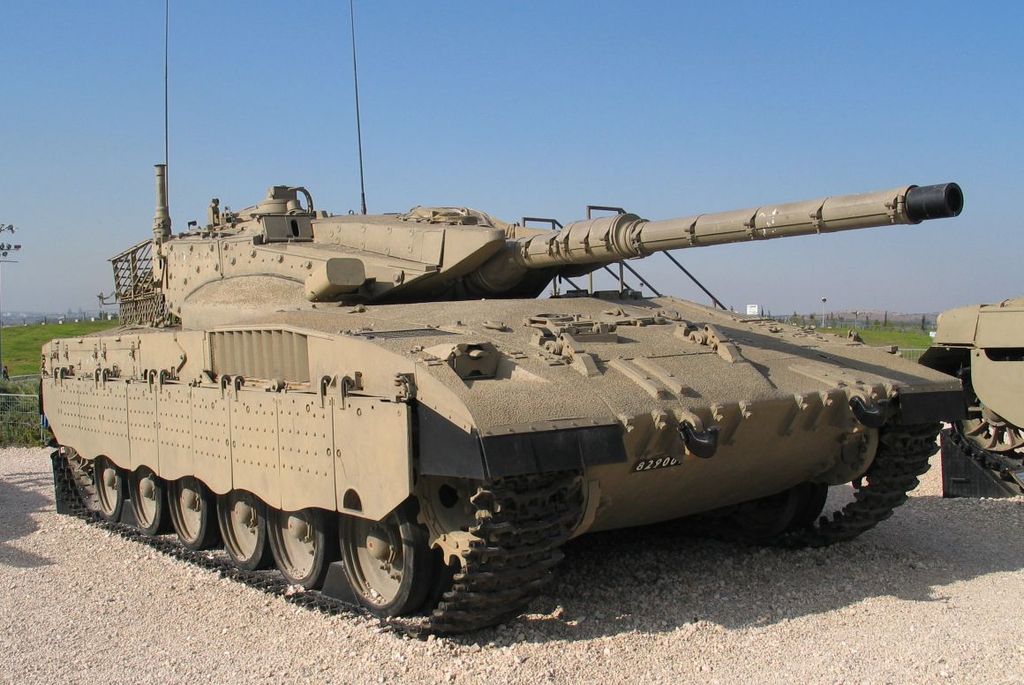

| Программа разработки танка «Меркава» была утверждена в августе 1970 года, вскоре после отказа Великобритании продать Израилю танки «Чифтен». Работы по проектированию возглавил генерал-майор Исраэль Таль, что необычно для мировой практики танкостроения. Таль был не инженером, а боевым офицером, участником всех арабо-израильских войн. Во время Шестидневной войны он командовал одной из трёх бронетанковых колонн, разгромивших египетские войска на Синае, в конце 1960-х годов занял пост командующего бронетанковыми войсками Армии обороны Израиля (АОИ)[4]. Стальной макет танка был изготовлен уже в апреле 1971 года, в течение 1972-го отрабатывалась концепция переднего размещения моторно-трансмиссионного отделения (МТО) на переделанном танке «Центурион». В декабре 1974-го были построены два первых опытных образца. Первые 4 серийных танка были переданы АОИ в апреле 1979-го, а в октябре того же года «Меркава Mk.1» был официально принят на вооружение.
Корпус и башня.
Корпус и башня танка — литые, имеют большие углы наклона брони (до 75—80°). Съёмный верхний броневой лист МТО несколько приподнят по отношению к остальной части корпуса, и его кромка перекрывает нижнюю часть башни при виде спереди, защищая наиболее уязвимый в танке стык между башней и корпусом. В передней части верхнего бронелиста имеется откидная панель для доступа к двигателю и проведения на нём простейших регламентных работ. Поперечная бронеперегородка установлена внутри корпуса непосредственно перед двигателем, пространство между переборкой и лобовой деталью занято топливными баками. Ещё одна переборка из брони отделяет двигатель от боевого отделения.
Моторно-трансмиссионное отделение смещено к правому борту корпуса, слева от него расположено отделение управления. У механика-водителя установлены три неподвижных перископических прибора, причём средний может заменяться бесподсветочным прибором ночного видения. Из-за значительного смещения его рабочего места к левому борту и незначительного угла наклона верхнего бронелиста МТО обзор механика-водителя вправо сильно ограничен. Механик-водитель попадает на своё место или через кормовой люк и боевое отделение, или через сдвижной люк в верхнем бронелисте корпуса[5].
Основной запас топлива размещён в топливных баках, установленных в задней части бронированных надгусеничных ниш. В надгусеничных спонсонах, имеющих разнесённое бронирование, между бронелистами расположены агрегаты, повреждение которых не ведёт к потере танком боеспособности. В верхней передней части правой и левой надгусеничных ниш находятся решётки для забора воздуха, охлаждающего двигатель. Решётки для выпуска воздуха и отверстие для выброса отработанных газов находятся в боковой части правой надгусеничной ниши. Смешение выхлопных газов с охлаждающим воздухом способствует снижению заметности танка в ИК-диапазоне. Забор воздуха для питания двигателя осуществляется через решётку из зоны за ступенькой верхнего бронелиста МТО с правой стороны башни.
Башня танка «Меркава» имеет клинообразную форму, что способствует рикошету снарядов при обстреле с передней полусферы. Броня башни разнесённая, в промежутке между стенками устанавливаются дополнительные защитные элементы. К кормовой нише башни крепится большая корзина.
Вооружение.
На «Меркаве» установлена американская 105-мм нарезная пушка M68 (лицензионный вариант английской L7). Все орудия для «Меркавы» изготовлены на предприятиях «Israel Military Industries» («Израильская военная промышленность»). Углы наведения орудия в вертикальной плоскости от −8,5 до +20°. Ствол снабжён термоизоляционным кожухом, чтобы избежать изгиба оси ствола из-за неравномерного нагрева[7][8][9][10]. Маска пушки, как и на танке «Чифтен», отсутствует. Боекомплект танка составляет 62 выстрела, однако при необходимости (в перегруз) его можно увеличить до 86 выстрелов. В боекомплект входят выстрелы с пятью типами снарядов — оперённым бронебойным подкалиберным, кумулятивным, бронебойно-фугасным, дымовым и снарядом с готовыми поражающими элементами. Большая часть боезапаса (48 выстрелов) расположена в кормовой части корпуса танка в контейнерах из стекловолокна с внутренним резиновым теплоизоляционным покрытием, по четыре снаряда в каждом.
